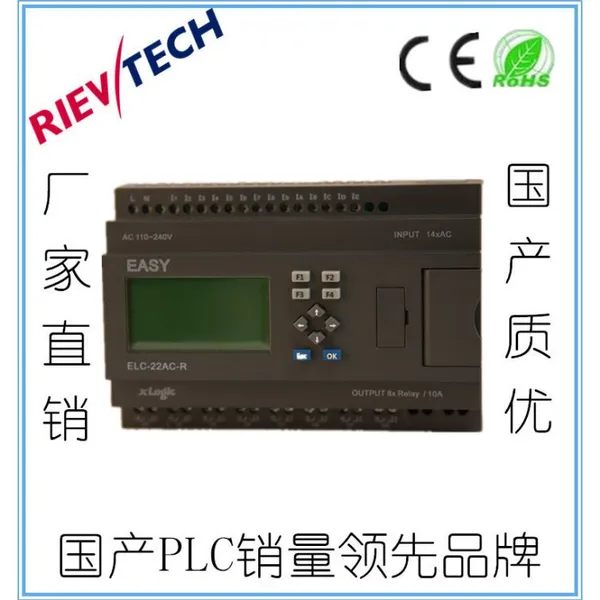

| 加工定制：是 | 品牌：RIEV/TECH | 型号：ELC-22AC-R-HMI |
| 工作电压：AC110 ~ 220 /DC160--260V | 输出频率：无kHz | 产品认证：CE，ROHS认证 |
规格参数：
电源 | |
电源电压 | AC110 ~ 220 V/DC160--260V |
电压允许范围 | 85 ~ 250 VAC |
允许主频率 | 47 ~ 63 Hz |
功耗 | 1.1 ~ 5W |
后备实时时钟 25°C | 100小时 |
实时时钟的精度 | ±5s/day |
数字量输入 | |
输入数量 | 14 |
输入频率 | 通常为4Hz |
输入电压信号 0 输入电压信号 1 | < 40 V AC > 90V AC |
输入电流信号 0 输入电流信号 1 | < 0.03 mA > 0.08 mA |
0到1的延时时间 1到0的延时时间 | 通常为50ms |
数字量输出 | |
输出数量 | 8继电器 |
输出类型 | 继电器（电流为10A） |
输出电压 | 无 |
短路和过载保护 | 否 |
开关频率 | |
机械式 | 4 Hz |
电阻负载/灯负载 | 2 Hz |
电感负载 | 0.5 Hz |
其他 | |
是否支持扩展模块 | 是（最多可连接9个ELC-E系列扩展模块） |
LCD面板 | 有 |
高速输入 | 无 |
高速输出 | 无 |
功能块 | 512 |
是否具备密码保护功能 | 是 |
数据记录 | 支持连接ELC-MEMORY（数据以.TXT文件格式保存到SD卡中） |
MODBUS通讯 | 支持，可做主站或从站 |
通讯方式 | RS232/RS485（协议：MODBUS RTU/ASCII) |
程序扫描时间 | 每个功能块小于0.1ms |
工作环境温度 | -20 -- +55ºC |
存储环境温度 | -40 -- +70ºC |
安装方式 | 35mm导轨安装或者墙面安装 |
外形尺寸 | (W X H X D) 133 x 90 x 58 mm |
安装尺寸示意图：
产品接线图：
